A belsőépítészeti világítás tervezésekor több kérdésre kell egyszerre választ adni. Mennyi fény szükséges a munkához? Hol lehet zavaró a káprázás? Hogyan illeszkedjen a lámpatest a helyiség formáihoz és anyagaihoz? Irodákban, tárgyalókban és közösségi terekben ezek mellé gyakran egy további kérdés társul: hogyan tehető kellemesebbé a tér hangzása?

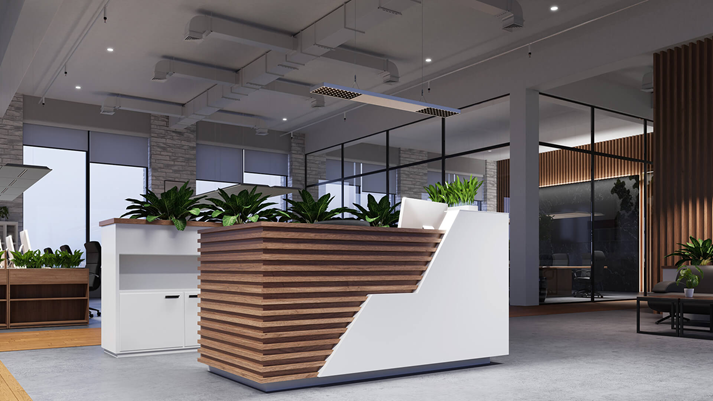

Hangelnyelő világítás irodai környezetben.

A hangelnyelő lámpatestek azért érdekesek, mert a két tervezési szempont találkozási pontján helyezkednek el. A világításhoz hangelnyelő anyagot kapcsolnak, így a megfelelő kialakítás egyszerre szolgálhatja a fényellátást és a helyiség akusztikai komfortját.

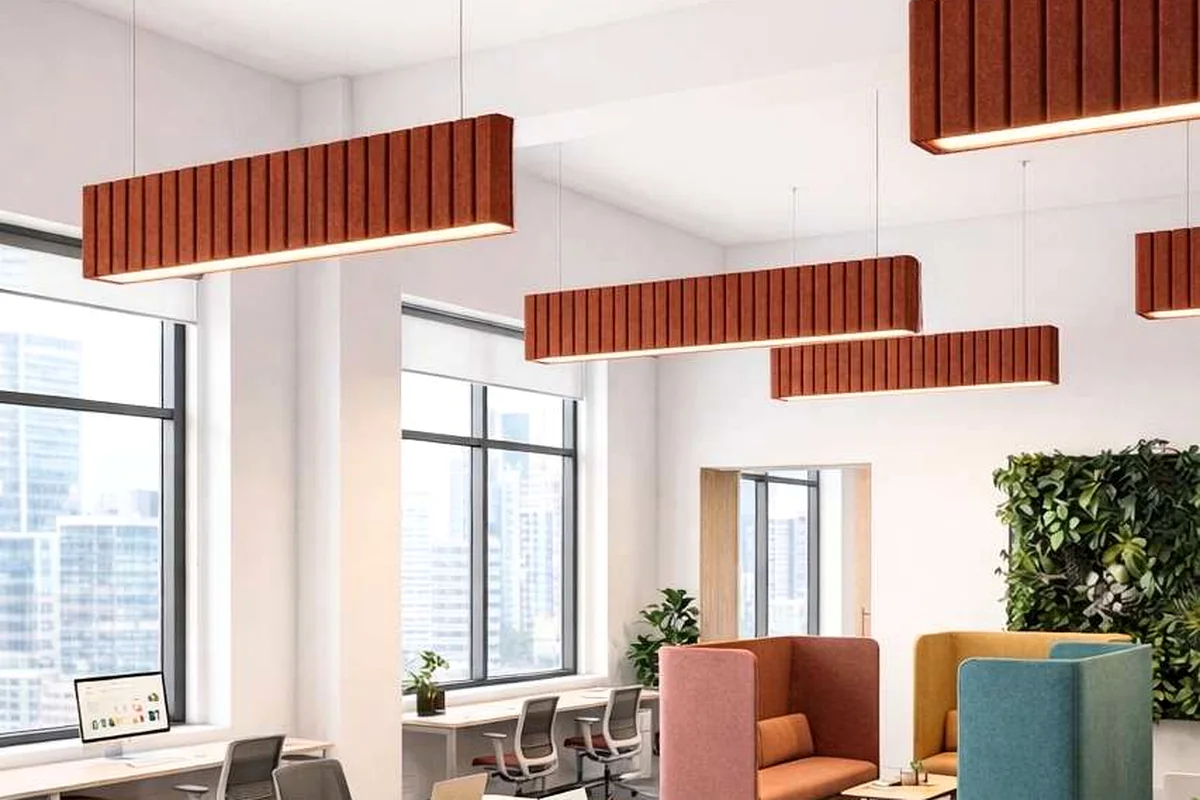

Irodai alkalmazási példa függesztett világítással.

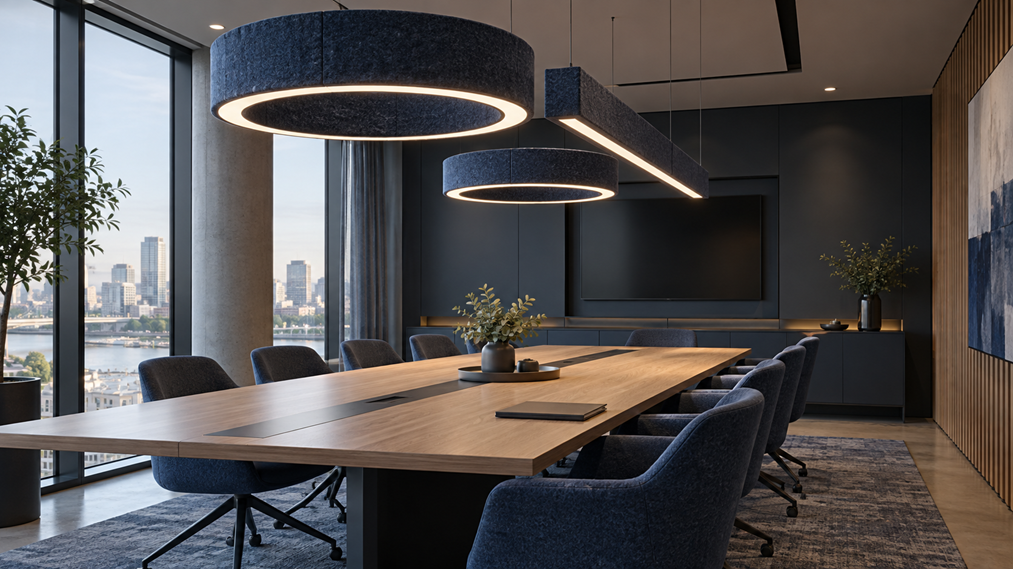

Szemléltető illusztráció: függesztett világítás és hangelnyelő felületek egy tárgyalóban.

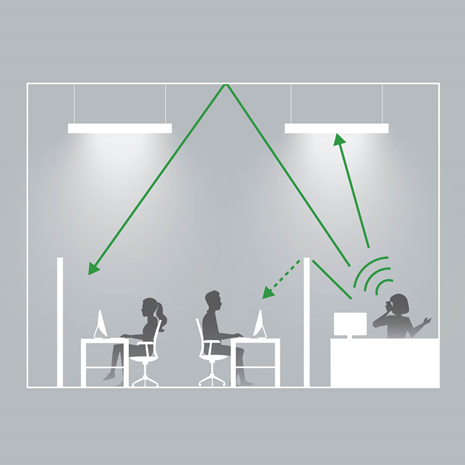

Miért hangos egy tér, ha nincs benne különösebben nagy zaj?

A beszéd, a telefonálás és a mindennapi mozgás hangjai a falakról, a mennyezetről, a padlóról és a bútorokról is visszaverődhetnek. Egy sok üveget, betont vagy más kemény felületet tartalmazó helyiségben a visszaverődő hangok összeadódhatnak. Ettől egy beszélgetés fárasztóbbnak tűnhet, egy nyitott iroda pedig zajosabbnak érződhet, mint amit a benne végzett tevékenységek önmagukban indokolnának.

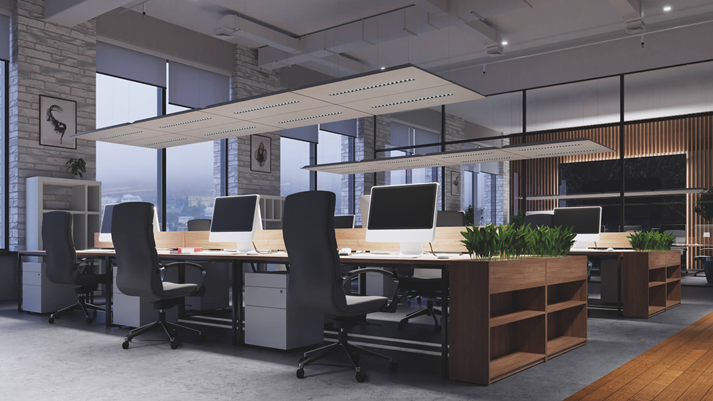

Nyitott munkatér függesztett világítással.

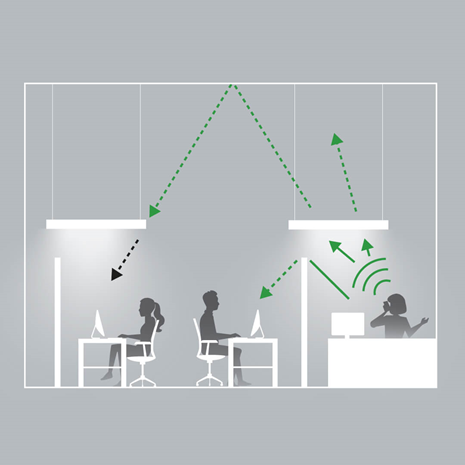

A hangelnyelő anyagok a hangenergia egy részét elnyelik, így hozzájárulhatnak a visszaverődések és az utózengés mérsékléséhez. Az eredmény azonban nem csak az anyagtól függ. Számít a hangelnyelő felület mérete és helye, a helyiség geometriája, a többi felület tulajdonsága, valamint az is, hogy hol tartózkodnak és beszélnek az emberek.

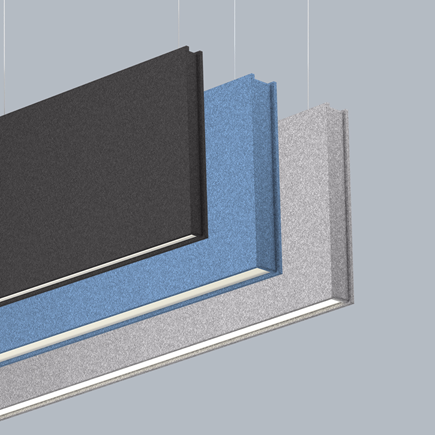

Hangelnyelő anyag és lámpatest részlete.

Hol lehet jó választás a hangelnyelő világítás?

Nyitott irodákban a munkaterületek fölé függesztett lámpatestek a világítás mellett a hangelnyelő felületek elhelyezésére is lehetőséget adnak. A rendszer kialakítását a munkaállomások rendjéhez, a közlekedési útvonalakhoz és a térben zajló beszélgetésekhez érdemes igazítani.

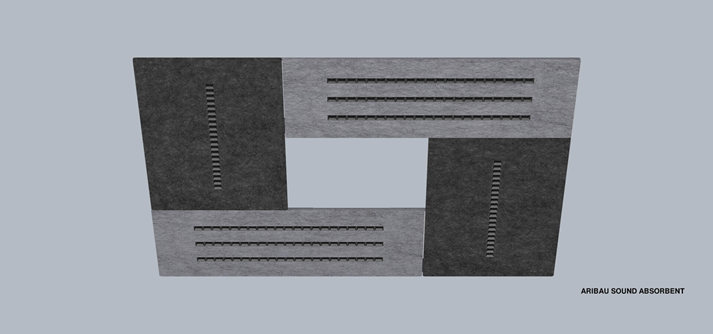

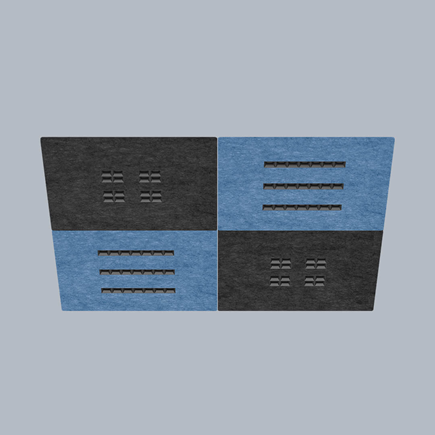

Moduláris hangelnyelő rendszer elemeinek részlete.

Tárgyalókban és konferenciatermekben a beszéd érthetősége és a képernyők kényelmes használata egyaránt fontos. Itt a világítás fényeloszlását és káprázását ugyanúgy vizsgálni kell, mint az akusztikai elemek elhelyezését. A mennyezethez kapcsolódó vagy függesztett megoldások akkor működnek jól, ha a teljes tér kialakításának részei.

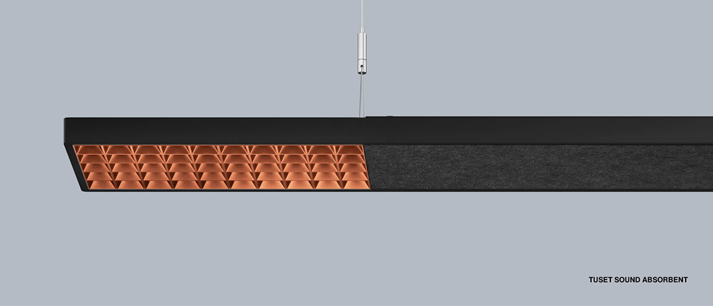

Hangelnyelő lámpatest részlete.

Közösségi helyiségekben, étkezőkben és fogadóterekben a lámpatest látványos belsőépítészeti elem is lehet. A különböző formájú és színű hangelnyelő felületek segíthetnek kijelölni egy asztalcsoportot vagy találkozási pontot, miközben a helyiség hangviszonyainak alakításában is szerepet kaphatnak.

A hangelnyelő elem kialakítása többféle lehet: integrálhatják a lámpatestbe, vagy egyes rendszereknél a lámpatesthez pontosan illeszkedő kiegészítőként alkalmazhatják. Az utóbbi esetben ellenőrizni kell, hogy az akusztikai elem valóban kompatibilis-e a választott lámpatesttel és függesztéssel. A függesztett sziget megfelelő mérete és a munkaterület tényleges lefedése legalább olyan fontos, mint az elemek száma.

Az akusztikai felület készülhet például újrahasznosított PET filcből, és léteznek más, természetes anyagú kivitelek is. A szerkezeti megoldás lehet süllyesztett vagy a lámpatest felületével egy síkba hozott panel. A belsőépítészeti hatás mellett meg kell vizsgálni az anyag dokumentált hangelnyelését, a tisztíthatóságot és az adott kivitelre vonatkozó tűzvédelmi besorolást. A fényoldalon ugyanilyen fontos a megfelelő fényeloszlás és az alacsony káprázás; az akusztikai kiegészítő nem ronthatja a lámpatest tervezett világítási feladatát.

A hangelnyelő akusztikai panelek nemcsak műszaki, hanem látványtervezési elemek is lehetnek. Egyes rendszerek számos színben rendelhetők, és igény szerint egyedi logóval is kialakíthatók. Így a világítás és a hangelnyelés a vállalat arculatához is illeszthető, például a recepción, tárgyalókban vagy közösségi terekben.

Mit kell összehangolni a tervezés során?

Először a tér használatát kell tisztázni. Más fényre és más akusztikai kialakításra lehet szükség egy elmélyült munkára használt irodában, egy gyakori megbeszéléseknek helyet adó tárgyalóban vagy egy nyüzsgő közösségi térben.

A lámpatest kiválasztásánál a megvilágítás, a fényeloszlás és a káprázás mellett a hangelnyelő rész tulajdonságait is meg kell nézni. Fontos az anyag igazolt akusztikai teljesítménye, a rendelkezésre álló felület és a tervezett elhelyezés. A függesztési magasság és a lámpatestek elosztása a fényre és a hangokra is hatással lehet. Egy munkaállomás környékére szánt megoldást ezért másképp célszerű elhelyezni, mint a teljes helyiségre elosztott elemeket.

A belsőépítészeti illeszkedés sem másodlagos kérdés. A lámpatest formája, színe és anyaga hatással van arra, hogyan érzékeljük a teret. A jól megválasztott rendszer együtt dolgozik a bútorokkal, a felületekkel és a tér arányaival.

Hogyan számítható a várható akusztikai hatás?

A tervezésnél fontos, hogy a hangelnyelő felület hatását nem pusztán a látható mérete, hanem az anyag akusztikai tulajdonsága határozza meg. Egy előzetes becsléshez az egyenértékű hangelnyelési felületet használhatjuk: a felület nagyságát megszorozzuk az adott frekvenciára érvényes hangelnyelési tényezővel. A számításnak tehát a kiválasztott lámpatest mérési adatain, a helyiség térfogatán és a többi felület tulajdonságán kell alapulnia.

A termékadatlapnál érdemes elkérni az ISO 11654 szerinti súlyozott hangelnyelési tényezőt (αw), a hangelnyelési osztályt és a frekvenciánkénti mérési eredményeket. Egy gyártói mérési példa αw = 0,85(H) értéket és B hangelnyelési osztályt közöl; ugyanott a 250 Hz-hez 0,85, az 1000 Hz-hez 0,75, a 4000 Hz-hez 1,00 érték tartozik. Ez jól mutatja, hogy a teljesítmény a frekvenciával változhat. Az adatok egy dokumentált anyagra vagy megoldásra vonatkoznak, ezért nem általánosíthatók minden hangelnyelő lámpatestre. A súlyozott értéket sem szabad automatikusan a következő, egyszerűsített helyiségszámítás 0,80-as átlagos tényezőjével azonosítani.

Szemléltető példa: egy 240 m³ térfogatú tárgyaló kiinduló egyenértékű hangelnyelési felülete 40 m². Ha 20 m² új hangelnyelő felületet építünk be, és a példában 0,80-as átlagos hangelnyelési tényezőt feltételezünk, az új elem 16 m² egyenértékű hangelnyelési felületet ad. A teljes érték így 56 m² lesz. A Sabine-féle közelítő összefüggéssel, T ≈ 0,161 × V / A, az utózengési idő becslése 0,97 másodpercről 0,69 másodpercre változik. Ezek kizárólag feltételezett, szemléltető adatok: nem konkrét lámpatestek mért teljesítményei és nem egy konkrét helyiségre vállalt eredmények.

A becslés egyszerűsített, közelítő módszer. A valós utózengés frekvenciánként eltér, és a tér kialakítása, a berendezés, a függesztés, valamint a hangelnyelő elem mindkét oldalának hatása is számít. WELL projekt esetén a célértéket, a számítási módszert, a termékadatokat és az igazolás módját a projekt akusztikai tervezőjével kell egyeztetni.

Két telepítési helyzet eltérő térhasználathoz

1. Munkaállomások fölötti akusztikai szigetek. Ha a függesztett lámpatestek önálló szigetként működnek a nyitott irodában, a munkaterülethez közeli elhelyezés lehet célszerű. Az elemek célszerű mérete és enyhe átfedése segíthet abban, hogy a hangelnyelő felület ne elszigetelt pontokon, hanem a munkaállomások környezetében hasson. A függesztési magasságot itt a fényeloszlással, a belmagassággal és a közlekedési térrel együtt kell meghatározni.

Munkaállomásokhoz közel elhelyezett akusztikai szigetek.

2. Egyenletesebb mennyezeti elosztás. Ha a függesztett elemek egy akusztikai mennyezetet egészítenek ki vagy részben helyettesítenek, kisebb egységek egyenletes elosztása lehet célszerű a teljes mennyezeti felületen. Ez más tervezési feladat, mint a munkaállomások közeli kezelése: a helyiség egészének utózengését, a mennyezeti lefedettséget és a lámpatestek megvilágítási hálóját együtt kell vizsgálni.

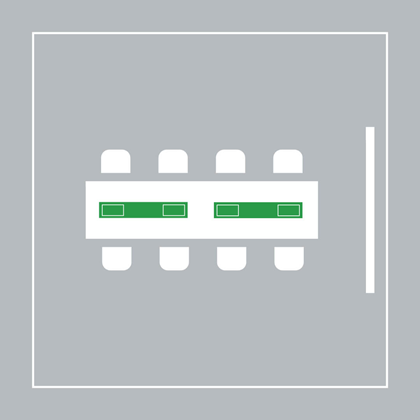

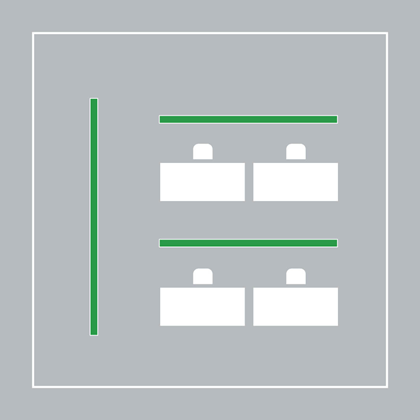

Alkalmazási séma: hangelnyelő elemek munkaállomások között.

Alkalmazási séma: akusztikai mennyezetet kiegészítő világítás.

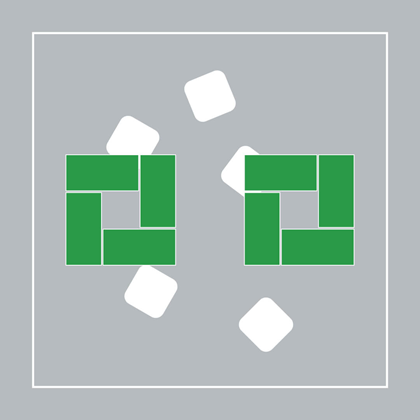

Alkalmazási séma: szigetszerű elemek közösségi térben.

Egyenletesebben elosztott függesztett elemek.

Lehetséges megoldás a munkaállomások közötti akusztikai elem, a tárgyalókban akusztikai mennyezetet idéző lámpatest vagy a nagyobb, zajosabb terekben használható függesztett sziget. Ezek nem felcserélhető kész receptek: ugyanaz a termék más eredményt adhat eltérő méretű és berendezésű helyiségekben.

Hangelnyelő világítás szerkezeti és optikai részletei.

Mit jelent ez WELL minősítésre törekvő irodaházban?

A WELL v2 Sound témájában az S04 az utózengési idővel, az S05 a hangcsökkentő felületekkel foglalkozik. A megfelelő hangelnyelő világítás hasznos része lehet az ezekhez készített akusztikai koncepciónak: helyet adhat a hangelnyelésnek ott, ahol egyébként is világítás szükséges, és segíthet a térhasználat, a fény és a hangok összehangolásában. A várható előny a tudatosabban tervezett beszédérthetőség és akusztikai komfort, valamint az, hogy a szükséges felületek már a belsőépítészeti tervezésben megjelennek.

A WELL követelmények teljesülését azonban nem lehet a lámpatest hangelnyelési osztályából önmagában levezetni. Az S05 például a megfelelő akusztikai jellemzők mellett a mennyezeti vagy más felületek meghatározott lefedettségét is figyelembe veszi; egy-egy függesztett sziget nem feltétlenül váltja ki ezt. Az S04 esetében a helyiség utózengési idejét kell a vonatkozó projektkövetelmény szerint igazolni. A konkrét WELL verziót, pontozást és dokumentálási módot ezért az adott minősítési projekthez kell ellenőrizni.

Mire nem elég önmagában egy hangelnyelő lámpatest?

A hangelnyelés nem azonos a hangszigeteléssel. Egy hangelnyelő felület a helyiségen belüli visszaverődő hangok kezelésében segíthet, de nem helyettesíti például a helyiségek közötti hangátvitel megfelelő építészeti megoldását. Nagyobb vagy összetettebb akusztikai probléma esetén a lámpatestet a többi hangelnyelő felülettel és az akusztikai tervezéssel együtt kell értékelni.

Azt sem lehet pusztán a lámpatest megnevezéséből megállapítani, mekkora javulást hoz majd egy adott helyiségben. A várható hatás a konkrét tértől és a kiválasztott termék adataitól függ. A cél ezért az adott helyiséghez illő, ellenőrizhető megoldás.

Belsőépítészeti világítás a tér használatához igazítva

A Pannon Lighting a világítási igények felmérésétől a lámpatestek kiválasztásán át a tervezésig és a kivitelezésig tud részt venni a projektben. Hangelnyelő világítás esetén különösen hasznos, ha a világítástechnikai és belsőépítészeti döntések már a tervezés elején összeérnek, és szükség esetén az akusztikai szempontok is bekerülnek az egyeztetésbe.

Egy jó térben a fény segíti a munkát, a lámpatest illeszkedik a környezetéhez, a hangok pedig nem vonják el folyamatosan a figyelmet. Ha irodába, tárgyalóba vagy közösségi helyiségbe keresnek ilyen megoldást, érdemes a helyiség használatából és adottságaiból kiindulva megtervezni a világítást.

WELL szakmai háttér: International WELL Building Institute, What’s new in WELL v2: Sound; WELL Sound, S04 Reverberation Time és S05 Sound Reducing Surfaces.

https://resources.wellcertified.com/articles/whats-new-in-well-v2-sound/

Kiegészítő műszaki forrás: Sound Absorbent gyártói brosúra, különösen a telepítési helyzetek, hangelnyelési mérési adatok, anyagok és lámpatest-kialakítások részei.

A bemutatott képek és telepítési sémák forrása: Luxiona, Acoustic Solutions: Elevating Comfort and Productivity with Sound-Absorbent Luminaires.

https://luxiona.com/knowledge/acoustic-solutions-knowledge-article
